| Tên thương hiệu: | HX |
| Số mô hình: | HX-GL1 |
| giá bán: | Có thể thương lượng |
| Chi tiết đóng gói: | thùng carton xuất khẩu |
Cáp quang đôi GYTA 2-288Core tùy chỉnh được chôn trực tiếp Chiều dài tùy chỉnh
|
Thông số kỹ thuật
|
|
|
|
|||
|
Mô hình cáp quang
(tăng dần 2 sợi)
|
Chất xơ
Số lượng
|
Lõi cáp quang
Số đơn vị
|
Số lượng tối đa
Sợi Trong Ống Lỏng
|
|||
|
GYTA-2∽30
|
2∽30
|
5
|
6
|
|||
|
GYTA-32∽36
|
32∽36
|
6
|
6
|
|||
|
GYTA-38∽60
|
38∽60
|
5
|
12
|
|||
|
GYTA-62∽72
|
62∽72
|
6
|
12
|
|||
|
GYTA-74∽96
|
74∽96
|
8
|
12
|
|||
|
GYTA-98∽120
|
98∽120
|
10
|
12
|
|||
|
GYTA-122∽144
|
122∽144
|
12
|
12
|
|||
|
GYTA-146∽216
|
146∽216
|
18
|
12
|
|||
|
GYTA-218∽288
|
218∽288
|
24
|
12
|
|||
|
Đường kính cáp quang
mm
|
Trọng lượng cáp quang
Kg/Km
|
Lực kéo cho phép Dài hạn/Ngắn hạn N/100mm
|
Lực làm phẳng cho phép Dài hạn/ngắn hạn
N/100mm
|
|||
|
9,2
|
85
|
600/1500
|
300/1000
|
|||
|
10.2
|
107
|
600/1500
|
300/1000
|
|||
|
10,4
|
110
|
600/1500
|
300/1000
|
|||
|
11.4
|
130
|
600/1500
|
300/1000
|
|||
|
13.6
|
165
|
600/1500
|
300/1000
|
|||
|
14,8
|
195
|
600/2000
|
300/1000
|
|||
|
16,4
|
236
|
600/2500
|
300/1000
|
|||
|
16,4
|
232
|
600/2500
|
300/1000
|
|||
|
20,0
|
300
|
1000/3000
|
300/1000
|
|||
|
Thích ứng với phạm vi nhiệt độ (oC)
|
|
-40v+60
|
|
|||
|
Bán kính uốn tối thiểu
|
Tĩnh: 10 lần đường kính cáp quang
Năng động: gấp 20 lần đường kính cáp quang
|
Tĩnh: 10 lần đường kính cáp quang
|
|
|||
|

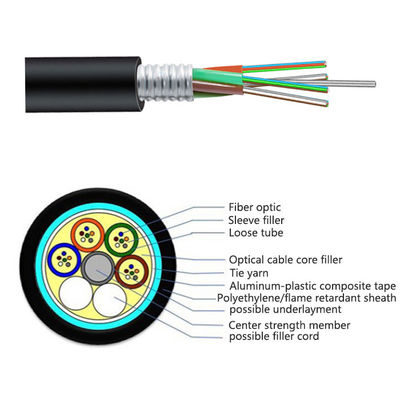

Lưu ý: Cáp quang bọc thép hạng nhẹ dạng ống lỏng (GYTA) tiêu chuẩn tuân thủ các tiêu chuẩn YD/T901-2001 và IEC60794-1. Sản phẩm này chủ yếu được sử dụng cho đường ống liên lạc đường dài và liên lạc giữa các văn phòng và đặt trên cao. Cáp quang với số lượng lõi khác nhau và độ dài khác nhau có thể được cung cấp theo nhu cầu của khách hàng.
|
|
|
|
|||
|
So sánh tiêu chuẩn sợi
|
|
|
|
|
||||
|
Loại cáp quang
|
Chế độ đa năng
|
G.651
|
A1a:50/125
|
Chỉ số khúc xạ gradient
|
||||
|
|
|
|
A1b:50/126
|
|
||||
|
|
Chế độ đơn
|
G.652 (A,B,C,D)
|
|
B1.1 Thông thường
|
||||
|
|
|
G.653
|
|
Dịch chuyển phân tán bằng không B2
|
||||
|
|
|
G.654
|
|
Điểm cắt B1.2 bị dịch chuyển dài
|
||||
|
|
|
G.655
|
|
B4 độ dịch chuyển phân tán khác 0
|
||||
|
|
